10.5. Антенны типа «Волновой канал» диапазона метровых волн

Антенны типа «Волновой канал» широко используются в системах коллективного приема и при индивидуальном приеме. Это связано с тем, что они обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах. В зарубежной литературе антенну «Волновой канал» называют антенной Уда-Яги (имена впервые описавших ее японских изобретателей).

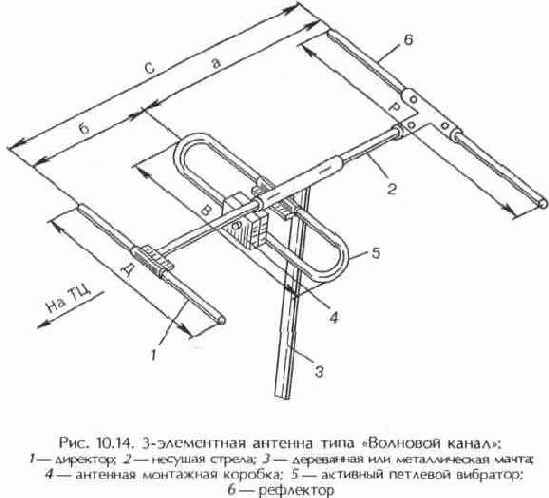

Антенны типа «Волновой канал» состоят из активного вибратора (обычно это петлевой вибратор), рефлектора и ряда директоров, расположенных на обшей несушей стреле параллельно друг другу (рис. 10.14; табл. 10.7).



Рис. 10.15. 5-элементная антенна типа «Волновой канал»:

1—активный петлевой вибратор; 2—рефлектор;

3 — пассивные директоры

Принцип действия антенны пятиэлементной (рис. 10.15;

табл. 10.8). Если активный полуволновый вибратор (1), имеющий симметричную диаграмму направленности в виде восьмерки, подключить к источнику высокочастотных колебаний, то он будет излучать электромагнитную энергию как в направлении рефлектора (2), так и в сторону директоров (3). Под воздействием электромагнитной энергии в рефлекторе наведутся токи, которые будут источником вторичного излучения. Длина рефлектора и расстояние от него до активного вибратора подобраны таким образом, что излучение рефлектора ослабляет излучение активного вибратора в его сторону и усиливает в направлении директоров. Таким образом, рефлектор служит экраном, который усиливает излучение в одном направлении за счет его ослабления в другом. Для получения эффекта экранирования необходимо, чтобы ток, который течет по рефлектору, опережал по фазе ток, текущий по активному вибратору. Необходимая длина рефлектора на 5...10% превышает половину длины волны.

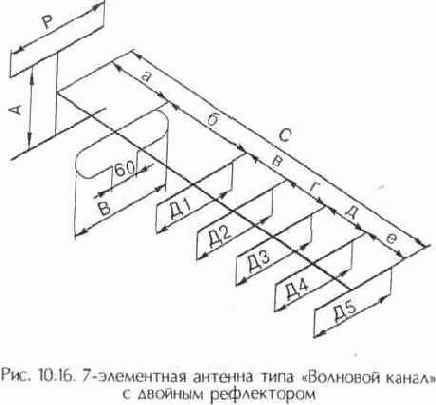

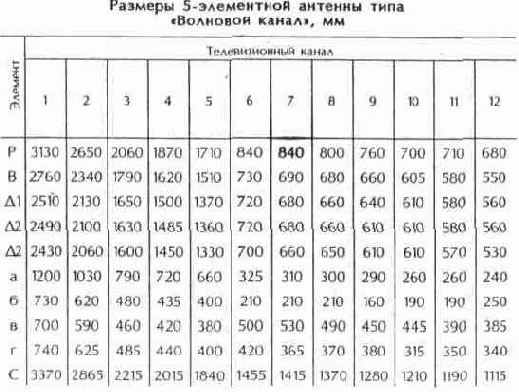

Таблица 10.8

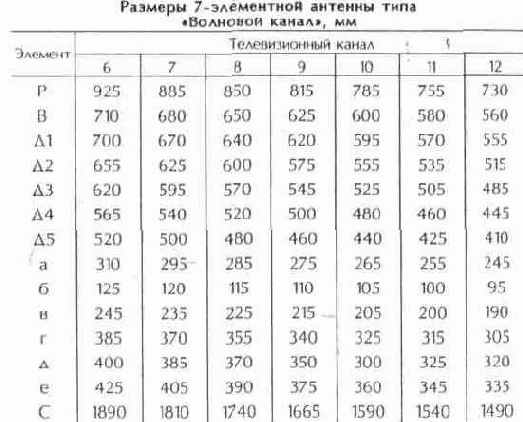

Таблица 10.9


Амплитуда тока в рефлекторе несколько меньше, чем в активном вибраторе. Поэтому излучение в направлении рефлектора компенсируется не полностью. Часть энергии, которую излучает активный вибратор, «просачивается» через рефлектор, что является причиной появления задних и боковых лепестков диаграммы направленности. Кроме того, эти лепестки появляются в связи с неточной фазировкой токов в рефлекторе и активном вибраторе.
