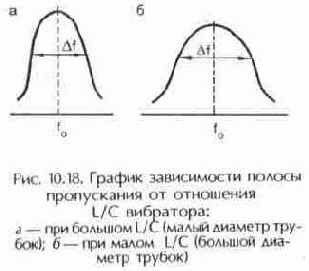

Антенну можно изготовить также из металлических уголков, квадратных брусков, полосок и других профилей. Если используются полоски, их ширина должна быть равна удвоенному диаметру трубок, который необходим для данного диапазона УKB. В практике широко применяются вибраторы из деревянных брусков, обернутых медной фольгой, из отрезков коаксиального кабеля (используется медная оплетка),


из деревянных реек круглого сечения диаметром 15 мм или квадратного (15 х 15 мм) с оплеткой из тонкого медного провода диаметром 0,5...2 мм, который располагается равномерно и симметрично.

Коэффициент усиления антенн, вибраторы которых выполнены из подручных материалов, будет несколько ниже, чем у антенн из трубок необходимого диаметра. Поэтому суррогатные вибраторы для антенн следует использовать только в зоне уверенного приема.

Коэффициент усиления — величина, показывающая, во сколько раз напряжение или мощность, развиваемые в антенне принимаемыми сигналами, при прочих равных условиях больше напряжения или мощности, развиваемых полуволновым вибратором (эталонная антенна).

Различают коэффициенты усиления по напряжению (полю) и мощности. Коэффициент усиления по мощности численно равен квадрату коэффициента усиления по напряжению. Обычно коэффициент усиления антенны выражается в децибелах (дБ) и зависит от конструкции антенны. Например, у антенны типа «Волновой канал» коэффициент усиления (Кu) почти линейно зависит от количества директоров nд, приблизительно его можно определить по формуле

Кu = (2,5 • nд)^0.5 (раз).

В табл. 10.12 приведены значения Кu антенн типа «Волновой канал» в зависимости от числа вибраторов.

Для защиты наружных антенн типа «Волновой канал» от коррозии их необходимо тщательно красить. Чтобы покрытия были прочными, металл зачищают и грунтуют (каждому типу красок соответствует определенная грунтовка). Перед окраской элементы антенны из стали (железа) на длительное время погружают в керосин или протирают рыбьим жиром (слой жира оставляют на 1.5...2 ч). Рыбий жир, пропитывая ржавчину, образует под ней пленку, препятствующую дальнейшей коррозии детали. Детали промывают (несколько минут) в насыщенном растворе хлорного олова, споласкивают в теплой воде и просушивают. На сухую поверхность вначале наносят грунтовку, а затем — краску.
