Для уменьшения задних и боковых лепестков диаграммы направленности, т. е. увеличения коэффициента защитного действия (КЗД) всей антенны, рефлектор выполняют из двух-трех и более элементов (рис. 10.16; табл. 10.9). Расстояние между элементами рефлектора по вертикали для каналов 1...5 равняется 800 мм, для каналов 6...12 — 550 мм.

Усилению излучения антенны в главном направлении способствуют директоры, которые возбуждаются, как и рефлектор, под воздействием электромагнитного поля, которое наводит активный вибратор. Для сложения полей директоров необходимо, чтобы в каждом последующем вибраторе ток отставал по фазе на такой же угол, на какой отстает волна, распространяющаяся в пространстве (это достигается подбором расстояний между директорами и их


размеров). Максимальная концентрация излучения в главном направлении получается обычно при постепенном уменьшении длин директоров в направлении от активного вибратора.

Такое расположение директоров и их конструкция способствуют тому, что электромагнитная волна, возбуждаемая активным вибратором, распространяется главным образом вдоль оси антенны, благодаря чему она и получила название «Волновой канал».

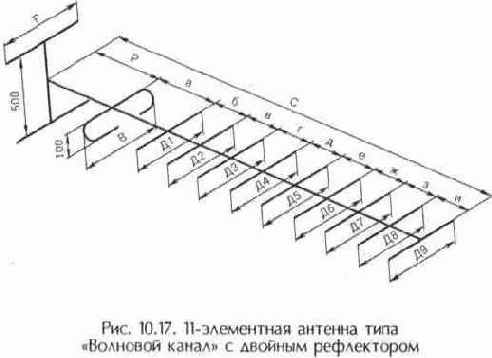

Увеличение числа директоров приводит к уменьшению полосы пропускания антенны. Если считать допустимым снижение коэффициента усиления на краях полосы на 1,5...2,0 дБ по сравнению с коэффициентом усиления на средней частоте, то рабочая полоса антенны, имеющей 5...7 директоров, составляет 10...15% от средней частоты. При числе директоров, равном 9...11, рабочая полоса частот уменьшится до ±5...6% от средней частоты. Сужение полосы пропускания приводит к потере четкости, цветности сигнала изображения и ослаблению звукового сопровождения. Поэтому в частотных каналах 1...5 нельзя применять антенны типа «Волновой канал» с числом директоров более 5...7, а в каналах 6...12 — более 9...12. Например, в частотных каналах 1...5 не рекомендуется использовать 7-элементную антенну типа «Волновой канал» (рис. 10.16; табл. 10.9). В каналах 1...5 не используются 11-элементные антенны типа «Волновой канал» (рис. 10.17; табл. 10.10, 10.11).
