10.4. Согласующие и симметрирующие устройства

Под согласованием понимают обеспечение равенства волнового сопротивления фидера входным сопротивлениям антенны и телевизора. Особое значение для повышения качества изображения имеет согласование фидера со входом телевизора.

У современных телевизоров вход несимметричный, 75-омный, поэтому при использовании в качестве фидера коаксиального кабеля с волновым сопротивлением 75 Ом согласование на входе телевизора обеспечивается автоматически. Что касается точности согласования фидера с антенной, то оно играет роль преимущественно при приеме слабых сигналов.

Симметрирование — это подключение симметричной антенны (имеется в виду «электрическая» симметрия) к несимметричному фидеру (коаксиальный кабель), при котором исключаются протекание токов по внешнему проводнику (оплетке) фидера и его антенный эффект. Антенный эффект может возникнуть в любом фидере при неправильном подключении его к антенне, что приводит к искажению диаграммы направленности антенны и приему помех.

Если фидерная линия возбуждается под действием электромагнитного поля, при приеме сигналов от близко расположенного передатчика на вход телевизора будут поступать два сигнала — от антенны и фидера. Более слабый сигнал, принятый фидерной линией, достигнет входа первым. В результате на экране могут появиться менее контрастные изображения, сдвинутые влево от основного. Если сдвиг между основным и повторным изображениями невелик, основное изображение получается нечетким, а его контуры — утолщенными. В условиях дальнего приема антенный эффект приводит к уменьшению соотношения сигнал/шум на входе телевизионного приемника.

Симметрирующее устройство должно выполнять роль перехода, который позволяет соединить симметричные относительно земли антенны с несимметричным фидером. Согласующее устройство должно преобразовать входное сопротивление антенны до уровня волнового сопротивления фидера, благодаря чему обеспечивается максимальный сигнал на входе телевизора.

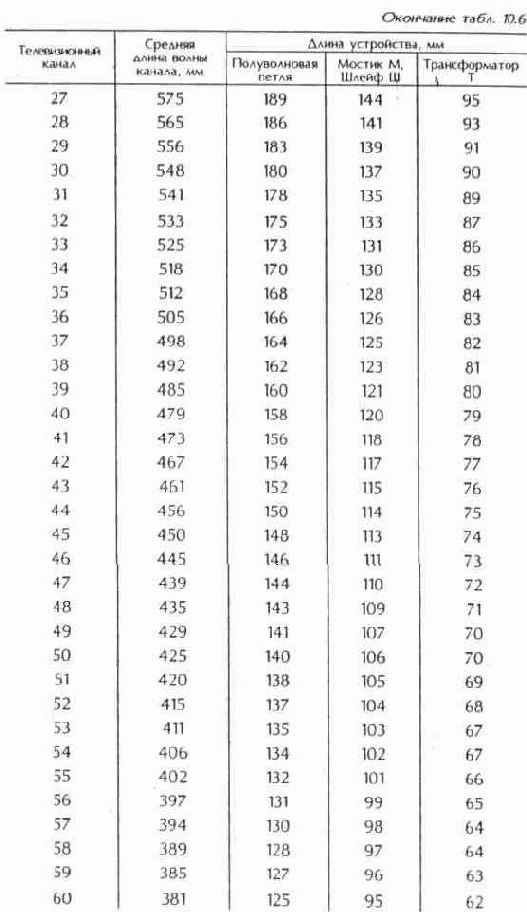

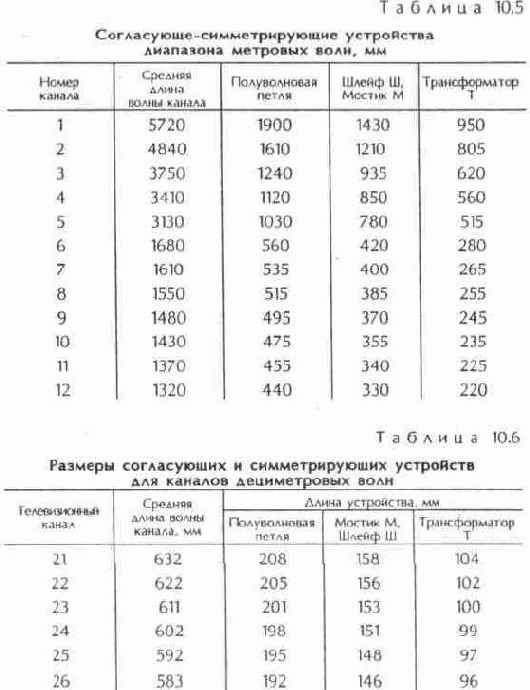

Симметрирующий мостик (рис. 10.11) представляет собой две металлические трубки (1), которые прикрепляются к концам активного вибратора (2) антенны путем сварки, болтовыми соединениями и другими способами в точках А и Б, и закороченные на расстоянии четверти длины волны в свободном пространстве металлической перемычкой (3) произвольной ширины. Важно обеспечить надежный контакт с трубками мостика, особенно если предусмотрена возможность небольшого передвижения перемычки. Путем незначительного изменения длины М мостика с помощью короткозамыкающей перемычки можно добиться
