10. 18. Устройства сложения телевизионных сигналов

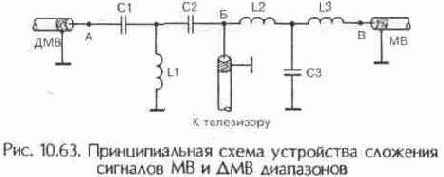

В практике телевизионного приема часто возникает необходимость установки двух или нескольких отдельных антенн для разных направлений, каналов и диапазонов. Устройство сложения сигналов MB и ДМВ диапазонов (рис. 10. 63) обеспечивает поступление сигналов от обеих антенн к телевизору практически без их ослабления и не допускает



проникновения сигнала от одной антенны в фидер другой. Для этого в устройстве имеются фильтр нижних частот (ФНЧ) L2, L3, СЗ и фильтр верхних частот (ФВЧ) С1, L1, С2.

Катушки L1 и L3 идентичны, они наматываются на каркасах диаметром 4 мм и содержат по два витка провода ПЭТВМ диаметром 0, 475 мм. Индуктивность каждой катушки 0, 03 мкГн. Катушка L2 наматывается на такой же каркас тем же проводом, но содержит три витка, а ее индуктивность составляет 0, 056 мкГн. Намотка всех катушек рядовая, виток к витку. Оси катушек должны быть взаимно перпендикулярны, все соединительные проводники — минимальной длины. Устройство находится в металлической коробочке, к которой припаиваются оплетки кабелей.

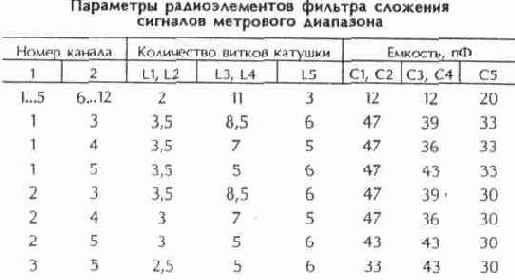

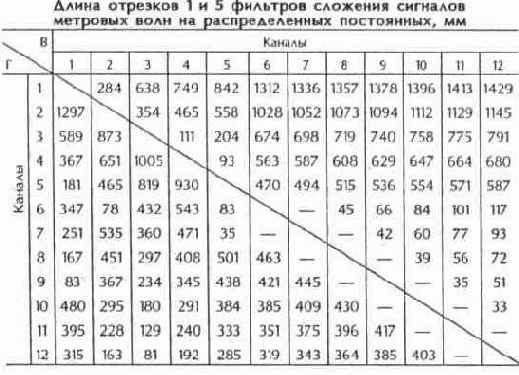

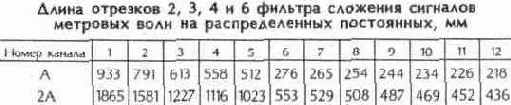

Назначение фильтра сложения сигналов метрового диапазона состоит в том, чтобы сигнал, принятый антенной 1 нижнего канала, полностью поступил в фидер и не ответвлялся в цепь антенны 2 верхнего канала, а сигнал, принятый антенной 2, полностью поступил в фидер и не ответвлялся в цепь антенны 1 (рис. 10. 64). Эта задача решается при использовании двух фильтров.

Фильтр, образованный элементами L1, С1, L2, С2 и С5, представляет собой ФНЧ, а фильтр, образованный элементами L3, СЗ, L4, С4 и L5,— ФВЧ. Если антенна 1 рассчитана на прием сигнала с меньшим номером канала, т. е. с меньшей частотой, чем антенна 2, то сигнал от антенны 1 свободно проходит через ФНЧ и Поступает в фидер, не ответвляясь в цепь антенны 2, так как ФВЧ представляют для него большое сопротивление. Аналогично сигнал, принятый антенной 2, беспрепятственно проходит через ФВЧ и поступает в фидер, а ФНЧ, имеющий для этого сигнала большое сопротивление, не пропускает его к антенне 1. Во избежание отражения сигналов, принятых антеннами, от ФСС характеристические сопротивления обоих фильтров должны составлять приблизительно 75 Ом.
