10. 12. Синфазные антенны

Синфазными называются комбинированные антенны, составленные из нескольких антенн типа «Волновой канал» с небольшим количеством элементов, что позволяет антенной решетке сохранить необходимую полосу пропускания частот.

11-элементные антенны имеют узкую полосу пропускаемых частот, поэтому их нельзя составлять в синфазную решетку.

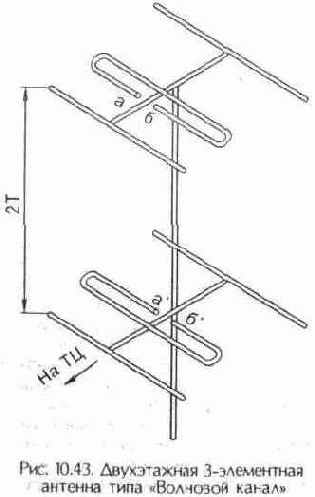

В синфазной решетке одинаковые по размерам антенны разносятся по вертикали (рис. 10. 43) или горизонтали и подключаются к общему фидеру. При разносе антенн по вертикали диаграмма направленности сужается в вер

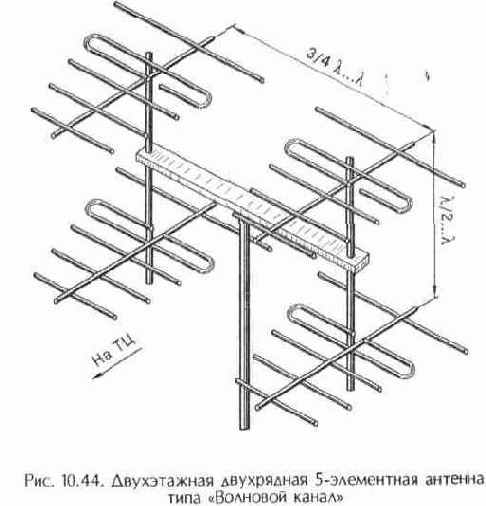

тикальной плоскости, а при разносе по горизонтали — в горизонтальной. Антенны часто разносятся и по горизонтали, и по вертикали (рис. 10. 44), тогда диаграмма направленности сужается в обеих плоскостях.

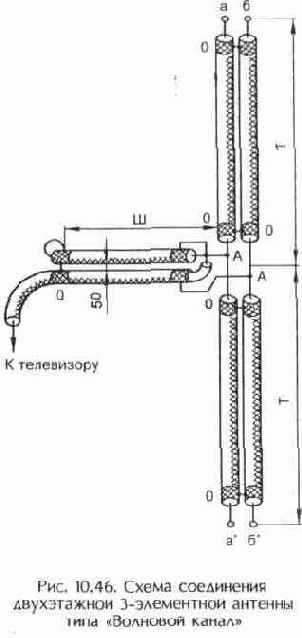

В вертикальной плоскости антенны располагаются одна над другой (рис. 10. 45) на расстоянии от половины длины волны до полной ее длины в плоскости, перпендикулярной приходящей электромагнитной волне. При этом приходящая волна достигает всех вибраторов одновременно и возбуждает в них токи одной и той же фазы. Соблюдение определенного расстояния между этажами антенны делает ее нечувствительной к волнам, приходящим с вертикальных направлений. Если волна приходит, например, снизу, то она достигает вначале нижнего вибратора, а затем, пройдя расстояние в полволны,— верхнего. Таким образом, оба вибратора оказываются возбужденными противофазно, и токи отдельных вибраторов на входе фидера взаимно уничтожаются. Это способствует значительному снижению помех

приходящих снизу. Число этажей антенны должно быть четным, в противном случае появится прием снизу.

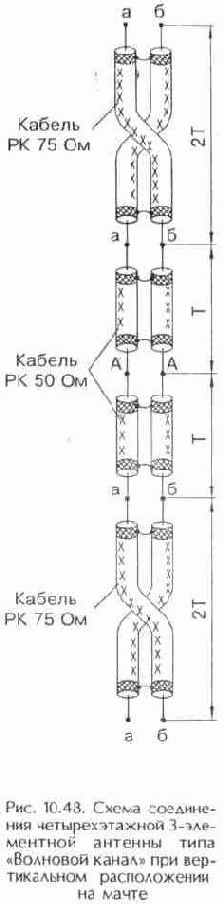

Использование двухэтажной синфазной антенны позволяет при неизменной напряженности поля в месте приема повысить напряжение на входе телевизионного приемника не в 2 раза, а только в 2^0.5 раз (3 дБ). При использовании четырех антенн коэффициент усиления синфазной решетки возрастает на 6 дБ, при восьми — на 9 дБ и т. д. по отношению к коэффициенту усиления одиночной антенны.
