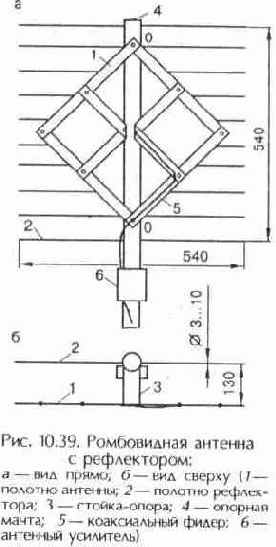

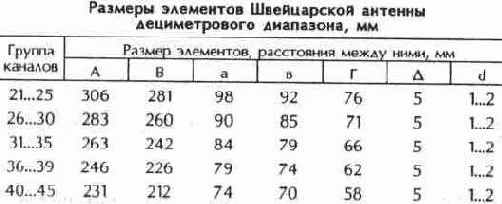

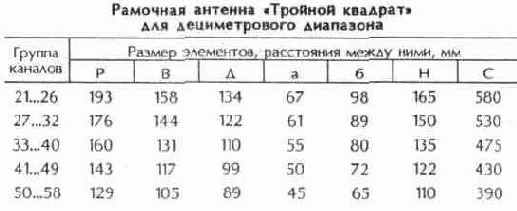

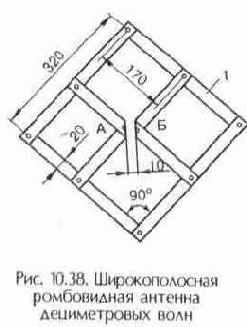

10.10. Антенны дециметровых волн

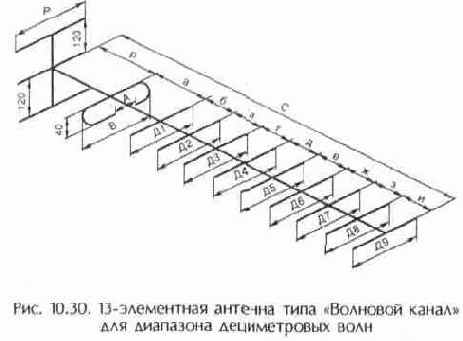

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

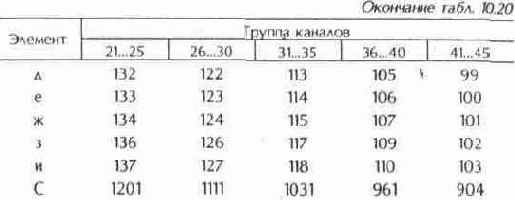

Т а б л и и а 10.20

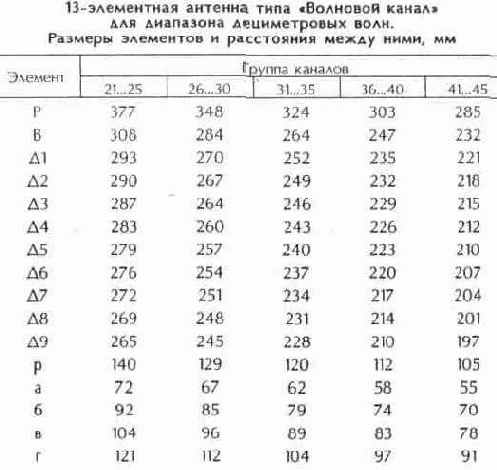

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10...20 мм. Диаметр вибраторов антенны — 4...8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

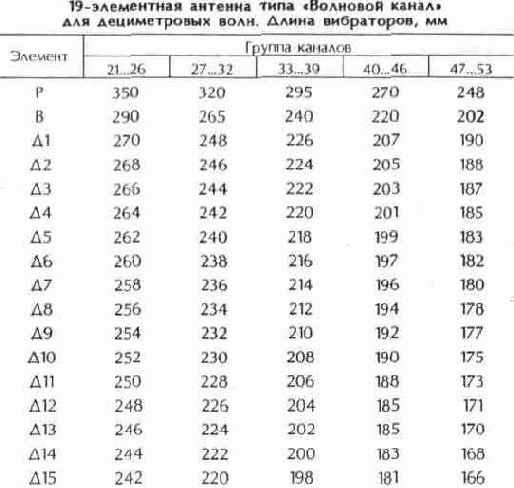

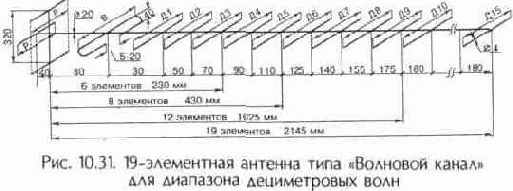

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14...15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30...32.

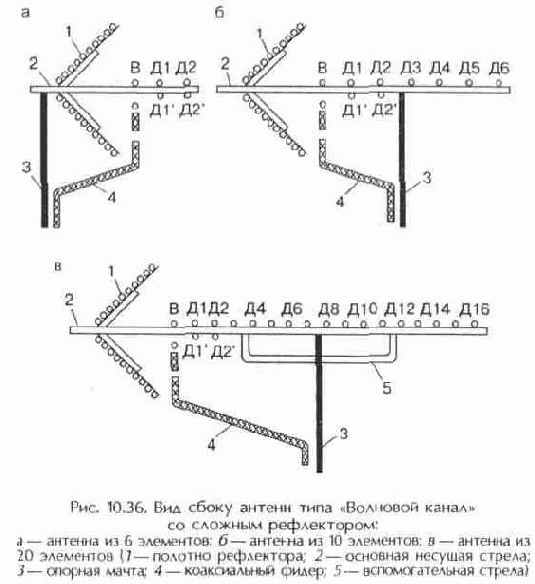

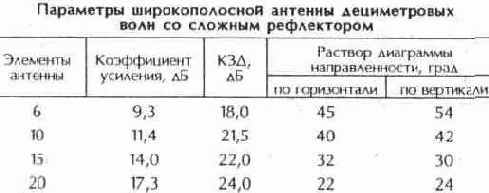

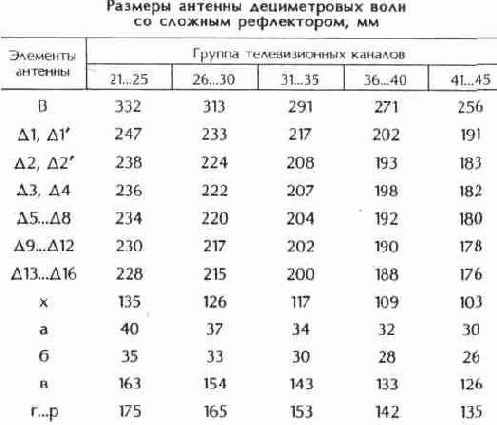

Широкополосная антенна типа «Волновой канал» для приема в каналах 21...41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.


Таблица 10.21


Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле
