10-элементная — 15...25; 15-элементная — 25...40; 20-элементная — на расстоянии 40...60 км и более.

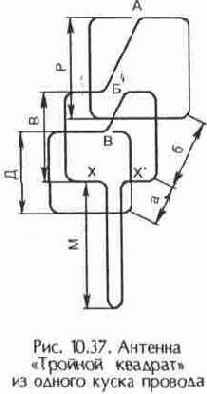

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2...3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-


козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X' центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21...60, коэффициент усиления ее равен 6...8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3...10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

Таблица 10.25



к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Таблица 10.26
