10-10 - часть 2


Кп=530/fcp



где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

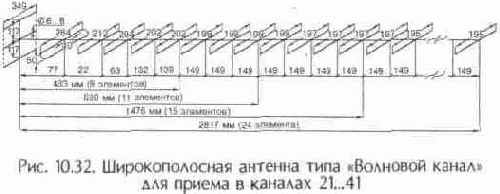

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14...15 дБ. Антенну из восьми элементов используют на расстоянии до 20...30 км от пос. Колодищи, из 11 — до 30...40, из 15 элементов — до 50...60 км. За зоной уверенного приема на расстоянии до 70...90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

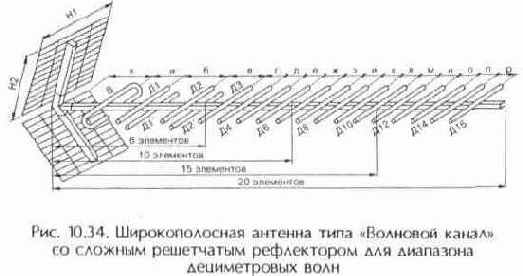

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22...10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.


При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

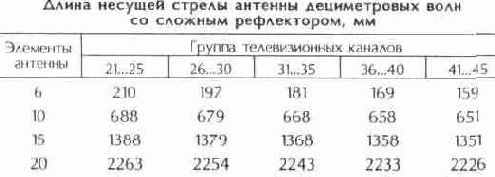

Таблица 10.22



Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

Таблица 10.23


Таблица 10.24



На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10...15 км от телевизионного передатчика:
