ниям контрастности изображения, потере цветности на экране телевизора. Предположительно медленные замирания обусловлены перемещением очагов рассеяния, а быстрые — интерференцией множества волн, создаваемых этими очагами.

Дальний прием телевизионных сигналов за счет особенностей распространения волн в тропосфере позволяет намного расширить зону приема, принимать передачи одного, двух, а иногда и большего количества телецентров, благодаря чему увеличивается число принимаемых программ.

В последние годы значительно возросло количество технических средств телевизионного вещания. В таких условиях не представляется возможным охватить всю территорию страны многопрограммным телевизионным вешанием без взаимных помех между станциями, работающими в соседних каналах. Многопрограммное вещание без помех возможно лишь при наличии дополнительных каналов. Однако уже сегодня на метровых волнах очень «тесно». В связи с этим активно осваивается диапазон дециметровых волн, в котором для телевизионного вешания выделено 40 каналов в спектре частот 470...790 МГц. Этим частотам соответствуют длины волн 64...38 см (табл. 10.2).

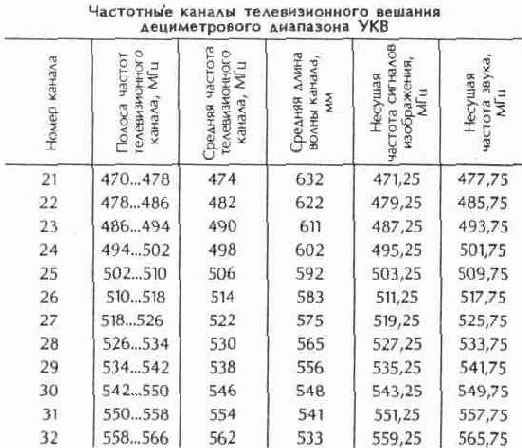

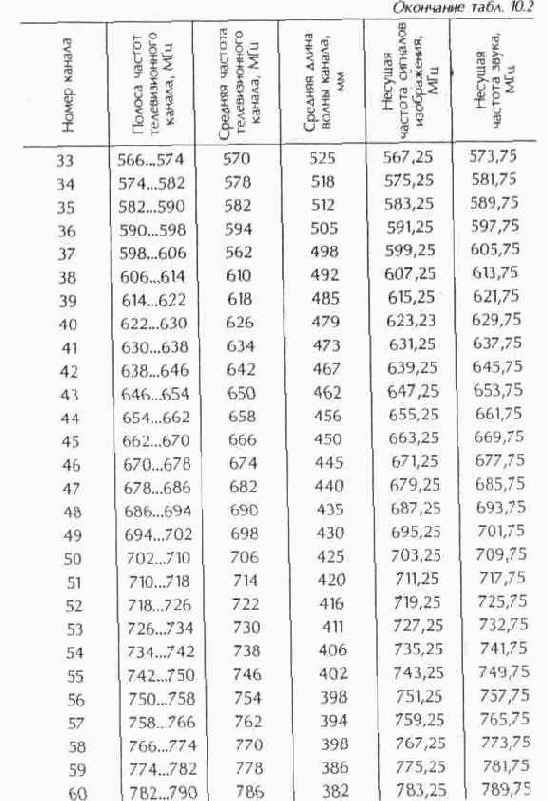

Таблица 10.2



Зная номер канала для дециметрового диапазона, можно определить номинальную частоту несушей изображения fиз и частоту, ограничивающую полосу каждого канала снизу fн и сверху fв, по формулам

fиз = 470 + (N - 21) • 8 + 1,25 = 303,25 + 8N, МГц, fн = 470 + (N - 21) • 8 = 302 + 8N, МГц, fв = 470 + (N - 20) • 8 = 310 + 8N, МГц,

где N — порядковый номер канала ДМВ.

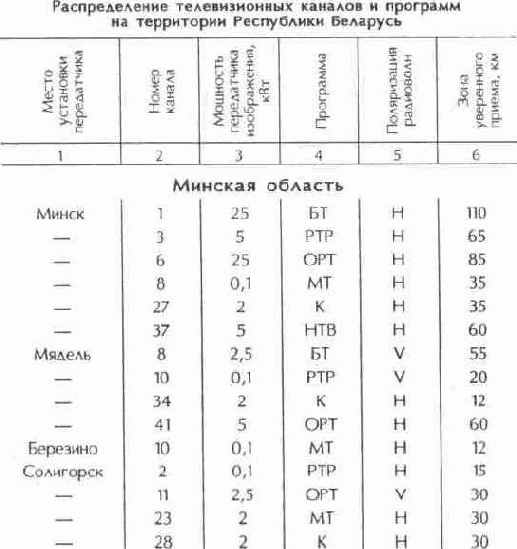

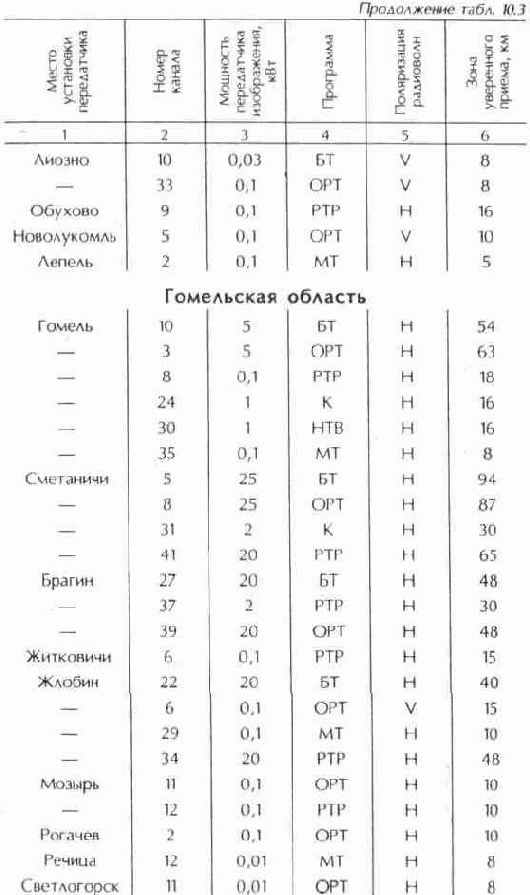

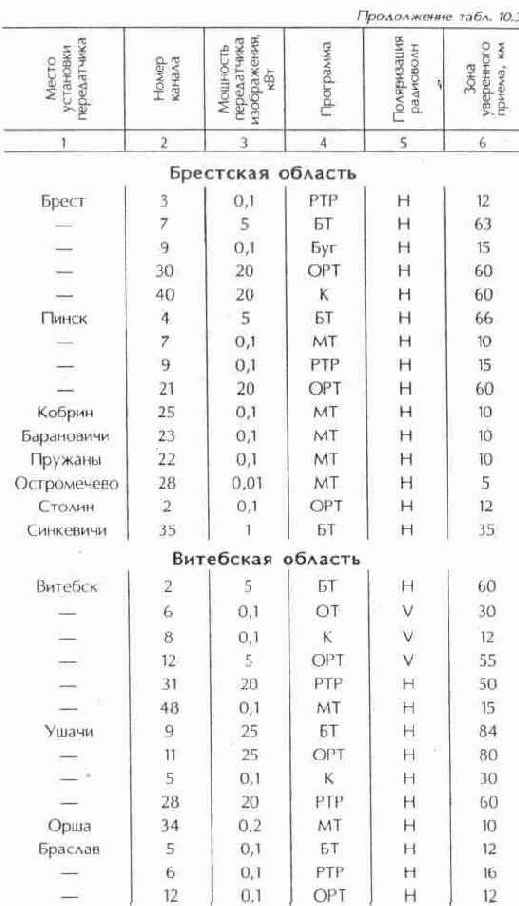

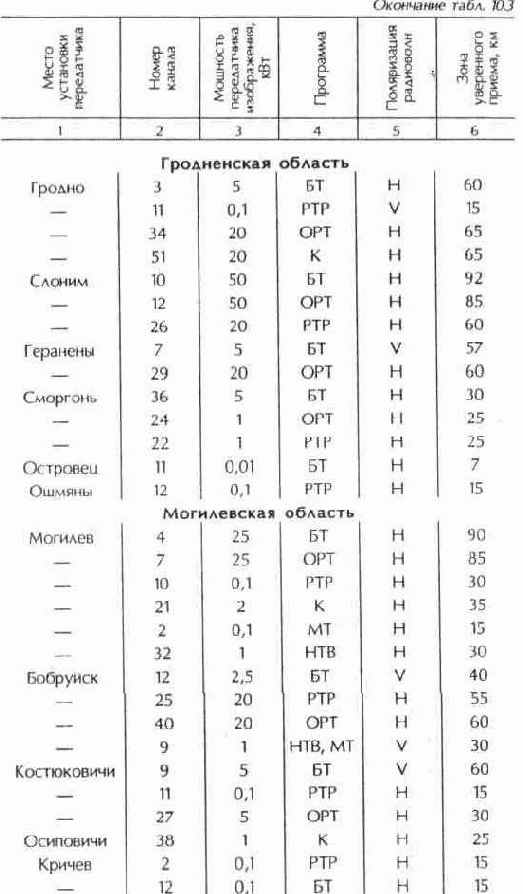

В табл. 10.3 показано, как основные телевизионные каналы и программы распределены на территории Республики Беларусь. БТ — Белорусское телевидение; РТР — телевидение России; OPT — общественное российское телевидение;

МТ — местное телевидение; К — программа «Культура»; НТВ — независимое телевидение; ОТ — областное телевидение; Н — горизонтальная поляризация излучаемых радиоволн; V — вертикальная поляризация.

Таблица 10.3
