Простой ГПД для трансивера "Урал-84"
В. Карасев (UT4EH)

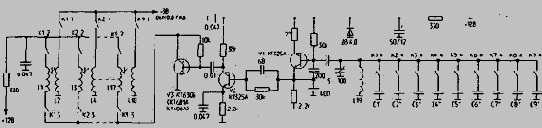

Предлагаю простой ГПД, который очень хорошо зарекомендовал себя в трансиверах "Урал-84", "Роса". Частотный расклад приведен в табл. 1, данные катушек - в табл.2.
Диаметр каркаса - 7,5 мм. Провод - ПЭЛШО-0,44. Подстроенные сердечники - СЦР. L19 - диаметром 20 мм, 15 витков провода 0,8. Можно использовать катушку от ГПД Р-105.
Таблица 1.
| Диапазон | Частота | Удвоение |
| 28МГц | 11.25-12.0 | 22,5-24,0 |
| 24МГц | 9,695-9.745 | 19,39-19,49 |
| 21МГц | 7.75-7.975 | 15.5-15.95 |
| 18МГц | 6.25-6.300 | 12.5-12.6 |
| 14МГц | 8.5-8.850 | 15.5-15.95 |
| 10МГц | 7.75-7.975 | 12.5-12.6 |
| 7 МГц | 6.25-7.975 | 12,5-12.6 |
| 3.5 МГц | 8.5-9 | нет |
| 1.9МГц | 7.33-7.43 | ' нет |
Таблица 2.
| 28МГц | L1-4 витка | L2-2 витка |
| 24 | L3-5 | L4-2 |
| 21 | L5-8 | L6-3 |
| 18 | L7-7 | L8-4 |
| 14 | L9-7 | L10-4 |
| 10 | L11-10 | L12-2 |
| 7 | L13-10 | L14-4 |
| 3,5 | L15-7 | L16-4 |
| 1,8 | L17-8 | L18-4 |
Конденсаторы ГПД подбираются при настройке. В моей варианте С1-39, С2 - 200, СЗ - 390, С4 - 120, С5 - 220, С6 - 820, С7 - 220, С8 - 680.
Радиолюбитель 7/95
