КОРОТКОВОЛНОВЫЙ ТРАНСИВЕР "УРАЛ-84"


А. Першин UA9CKV

Трансивер предназначен для проведения радиолюбительских радиосвязей в диапазоне коротких волн 1,8...29 МГц. Вид работы-телефон (SSB) и телеграф (CW). Трансивер полностью выполнен на полупроводниковых приборах и микросхемах, имеет встроенную цифровую шкалу (по схеме радиолюбителя В. Криницкого (RA9CJL), опубликованную в настоящем сборнике), встроенный блок питания. В трансивере предусмотрено подключение внешнего ГПД, что позволяет проводить радиосвязи на разнесенных частотах.

При разработке трансивера основное внимание уделялось получению высоких динамических параметров приемного тракта и хороших эргонометрических характеристик трансивера в целом.

Отсутствие усилителя ВЧ на входе приемника, применение высокоуровневого балансного смесителя, малошумящего и линейного тракта ПЧ позволило осуществить первую задачу. Вторая задача была решена применением неперестраиваемых полосовых фильтров на входе приемника, электронной коммутацией диапазонов и режима "передачи-приема".

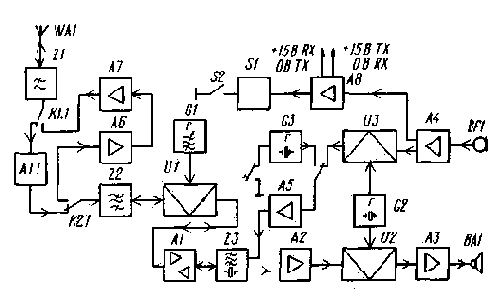

Рис. 1. Функциональная схема трансивера "Урал-84"

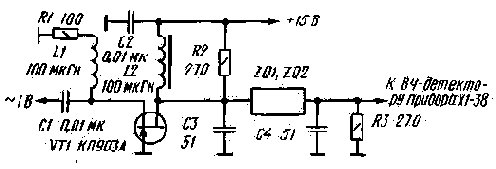

Трансивер (рис. 1) выполнен по схеме с одним преобразованием частоты. Выбор промежуточной частоты 9100 кГц определяется наличием самодельного кварцевого фильтра, изготовленного по методике, изложенной в журнале "Радио" № 1, 2 за 1982 г. (возможно применение промышленного кварцевого фильтра типа ФП2П-410-8,815 с незначительными изменениями в принципиальной схеме). Общими узлами трансивера в режиме приема-передачи являются: фильтры нижних частот Z1, полосовые фильтры Z2, смеситель U1, обратимый согласующий каскад А1, генератор плавного диапазона G1, кварцевый фильтр Z3.

Основные технические данные трансивера

Чувствительность приемного тракта при соотношении сигнал/шум 10 дБ, мкВ, не хуже

0,5

Динамический диапазон по "забитию", дБ

120

Двухсигнальная избирательность (при расстройке сигналов 20 кГц), дБ

96

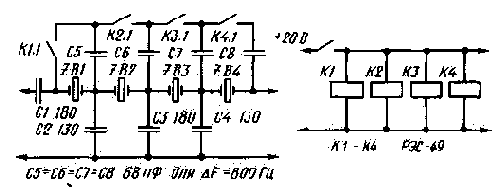

Полоса пропускания переключаемая: в режиме SSB, кГц

2,4

в режиме CW, кГц

0,8

Диапазон регулирования АРУ (при изменении выходного напряжения не более чем на 6 дБ), дБ, не менее

100

Уход частоты генератора плавного диапазона на наивысшей частоте за 20 мин после получасового "прогрева", Гц, не более

100

Выходная мощность передающего тракта, измеренная на эквиваленте антенны (R=75 Ом), Вт, не менее

25

Подавление несущей и нерабочей боковой полосы частот, дБ, не менее

60

Импеданс антенного входа, Ом

75
